✨ RCS – Giải pháp triển khai cốt thép sàn tự động trong AutoCAD

Triển khai cốt thép sàn bằng tay trong AutoCAD luôn là công việc tốn thời gian, lặp đi lặp lại và tiềm ẩn nhiều rủi ro sai sót: vẽ từng thanh thép, canh khoảng rải, cắt biên, chỉnh neo, ghi chú, đánh số, rồi lại dò lại thống kê. Khi số lượng sàn lớn hoặc phương án thay đổi gấp, khối lượng công việc này dễ trở thành “điểm nghẽn” của cả bộ hồ sơ thiết kế.

RCS ra đời để giải quyết chính vấn đề đó.

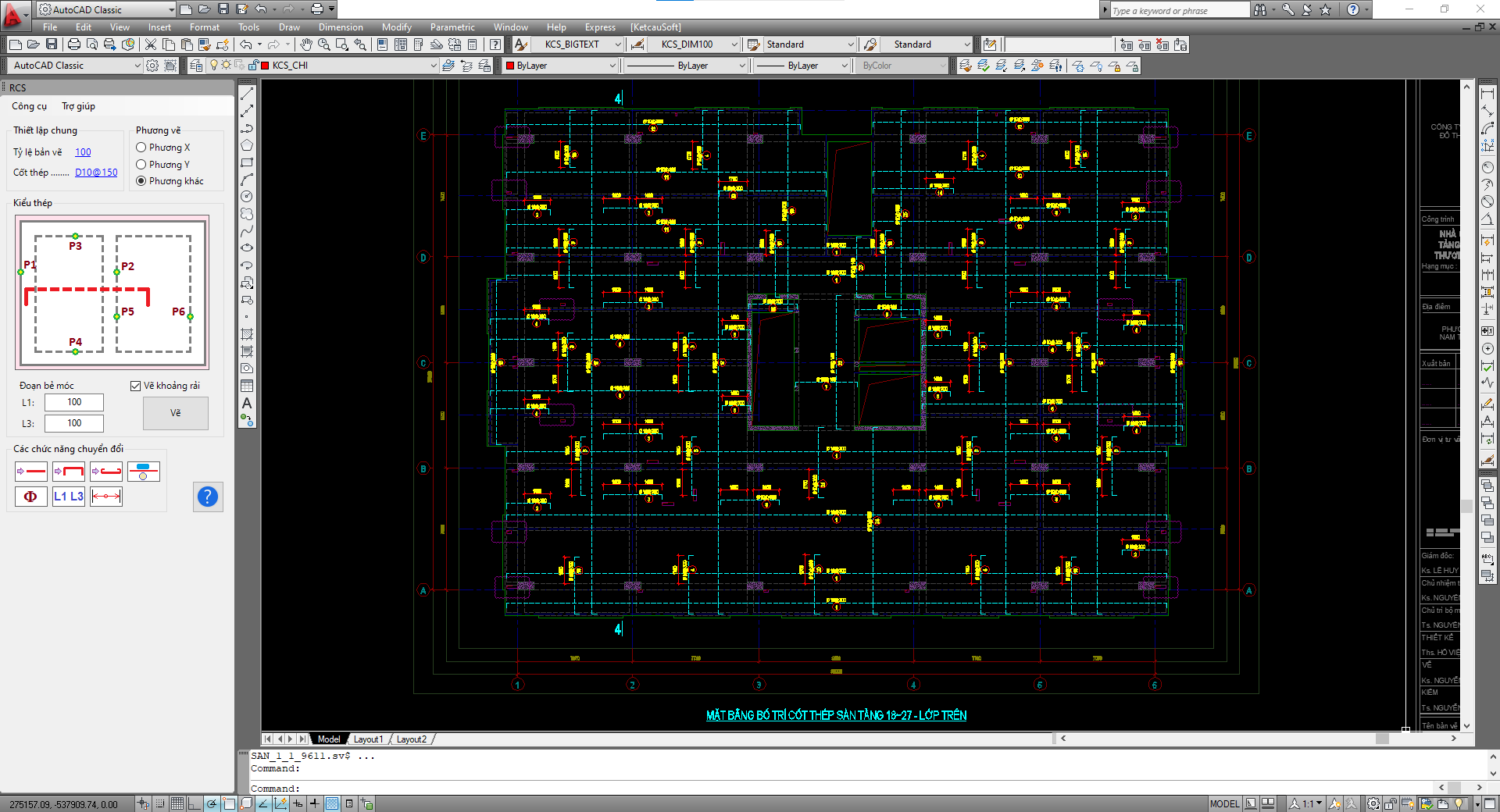

Với khả năng tự động triển khai cốt thép sàn theo hình học thực tế, ghi chú và đánh số đồng bộ, RCS giúp kỹ sư biến những thao tác vẽ thủ công hàng giờ thành quy trình bán tự động chỉ trong vài phút.

✔️Không còn vẽ lặp.

✔️Không còn sửa tay hàng loạt khi thay đổi phương án.

✔️Không còn lo bản vẽ – thống kê – thuyết minh “lệch pha” nhau.

Nhanh hơn – Chuẩn hơn – Nhẹ đầu hơn.

 Các tính năng chính:

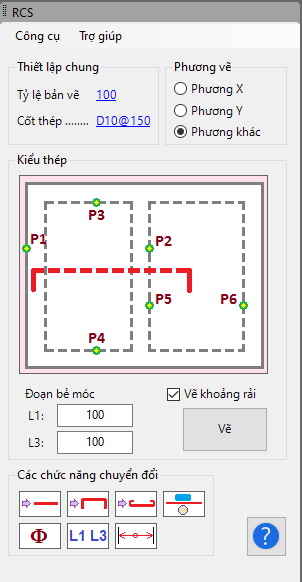

✔️ Vẽ thép sàn tự động

Với RCS, việc vẽ thanh thép trở nên đơn giản thông qua thao tác chọn các điểm đặc trưng như điểm đầu, điểm cuối và khoảng rải.

Các thông số kỹ thuật như:

🔹 Chiều dài neo

🔹 Đoạn móc thép

🔹 Đoạn cắt 1/4 của thép mũ

Đều được phần mềm xử lý tự động, giúp công việc triển khai cốt thép sàn vốn phức tạp và nhàm chán trở nên nhanh gọn và chính xác.

✔️ Đánh số và thống kê tự động

Chỉ với thao tác quét chọn, RCS sẽ:

🔹 Đánh số thanh thép đồng bộ

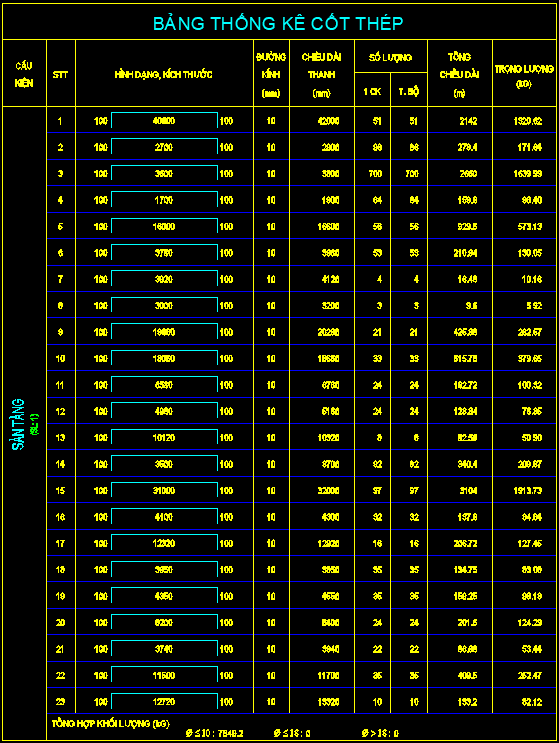

🔹 Tạo bảng thống kê thép tự động

🔹 Đảm bảo dữ liệu thống kê khớp hoàn toàn với bản vẽ

✔️ Hiệu chỉnh thông số linh hoạt

🔹 Người dùng có thể chọn trực tiếp thanh thép trên bản vẽ để:

🔹 Thay đổi đường kính

🔹 Khoảng rải

🔹 Chiều dài, kiểu móc mà không cần vẽ lại từ đầu, đặc biệt hiệu quả khi phương án kết cấu thay đổi.

🔧 Bộ công cụ đi kèm mạnh mẽ:

🔹 Tạo tag thép

 Tự động tạo tag cho bất kỳ thanh thép sàn nào, đảm bảo thông tin rõ ràng và đồng bộ với dữ liệu thép.

🔹 Vẽ khoảng rải

 Chọn thanh thép và khai báo khoảng cách rải, phần mềm tự động tính toán số lượng và vị trí thanh thép, đảm bảo chính xác và đều.

🔹 Canh lề tag

 Tự động sắp xếp các tag thép theo một đường thẳng, gọn gàng, dễ đọc và chuyên nghiệp.

🔹 Canh lề khoảng rải

 Canh chỉnh các ghi chú khoảng rải thẳng hàng và thống nhất trên bản vẽ.

🔹 Copy link dữ liệu

 Sao chép các thanh thép được vẽ bằng RCS kèm theo toàn bộ liên kết dữ liệu của chúng.

🔹 Paste link dữ liệu

👉Dán nhanh toàn bộ các thanh thép đã copy bằng Copy Link Dữ Liệu, giữ nguyên thông tin và liên kết.

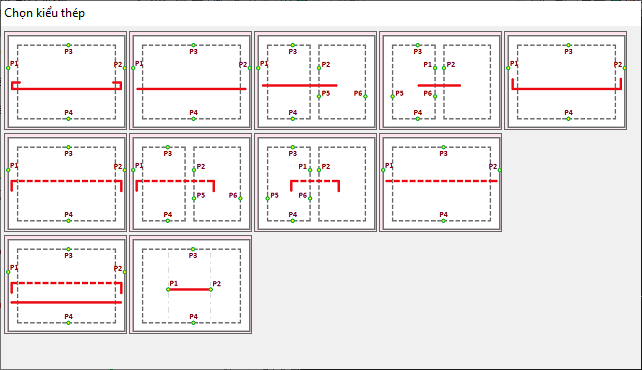

🔹Chuyển sang dạng thép thẳng

👉Chuyển đổi nhanh hình dạng thanh thép sang dạng thẳng chỉ với một thao tác.

🔹Chuyển sang dạng thép móc 90°

👉Chuyển đổi thanh thép sang dạng móc 90° theo tiêu chuẩn.

🔹Chuyển sang dạng thép móc 180°

👉Chuyển đổi thanh thép sang dạng móc 180° linh hoạt theo yêu cầu thiết kế.

🔹Đổi kích thước

👉Thay đổi chiều dài và kích thước hình học của thanh thép một cách nhanh chóng.

🔹Đổi tỉ lệ

👉Tự động điều chỉnh hiển thị thép và tag phù hợp với các tỉ lệ bản vẽ khác nhau.

🔹Link thép

👉Liên kết dữ liệu giữa thanh thép – tag thép – khoảng rải, phục vụ cho thống kê và chỉnh sửa đồng bộ.

🔹Vẽ thép giá

👉Hỗ trợ vẽ thép giá phục vụ thi công đúng quy cách.

🔹Vẽ thép kê

👉Tạo thép kê đúng vị trí, đúng yêu cầu kỹ thuật và thi công.

🔹Thống kê thép

👉Tự động tổng hợp số lượng – chiều dài – khối lượng thép nhanh chóng và chính xác.

👉Đặc biệt hỗ trợ đánh số thép tự động theo lựa chọn của người dùng.

🔹Vẽ mặt cắt

👉Tạo nhanh mặt cắt sàn kèm bố trí cốt thép rõ ràng, trực quan.

🔹Danh sách thanh thép

👉Quản lý toàn bộ thanh thép trong bản vẽ thông qua danh sách tập trung.

🔹Nhấn thép sàn

👉Hỗ trợ nhấn thép sàn theo nhiều phương khác nhau, phù hợp với phương án bố trí và yêu cầu thi công
